Ein Stirnradgetriebe zeichnet sich durch hohe Leistungsdichte, hohe zulässige Radialkräfte und als Getriebe mit der Möglichkeit einer Hohlwelle aus. Typische Anwendungen von Stirnradgetrieben liegen in der Verkehrstechnik und in der Verfahrenstechnik.
Kompakt und modular
Ein Stirnradgetriebe zeichnet sich durch hohe Leistungsdichte, hohe zulässige Radialkräfte und als Getriebe mit der Möglichkeit einer Hohlwelle aus. Typische Anwendungen von Motoren mit Stirnradgetriebe sind Anwendungen in der Verkehrstechnik und Verfahrenstechnik. Die Ritzel sind in Grauguss und Aluminium erhältlich.

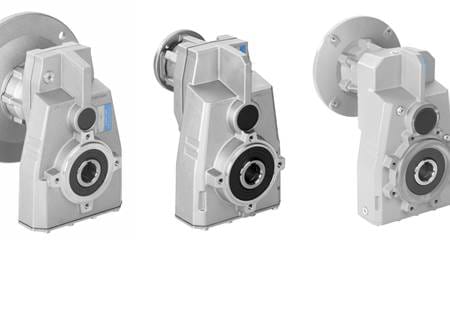

Flachgetriebe von Hydro-Mec sind modular und kompakt. Das wellenmontierte Getriebe von Hydro-Mec hat ein einzelnes Aluminiumgehäuse, das geringes Gewicht mit hoher Zugfestigkeit kombiniert. Das Gehäuse ist präzisionsgefertigt, um Lager und Zahnräder aufzunehmen, und zum Schutz und zur Abdichtung vakuumimprägniert. Es ist daher keine zusätzliche Abdichtung erforderlich. An der Unterseite des Gehäuses befindet sich eine abnehmbare Inspektionsabdeckung, die eine regelmäßige Inspektion des Getriebes für die routinemäßige Wartung ermöglicht. Die Zahnräder sind gehärtet und geschliffen, der Achsabstand ist groß bei langsamen Zahnrädern zur Drehmomentübertragung und der Flansch ist vollständig modular für IEC- und kompakte Integralmotoren.
Die Übersetzungen in der FA-Serie reichen von 2,91:1 bis 589:1 und ein maximales Ausgangsdrehmoment von 510 Nm.
Die Übersetzungsverhältnisse der Baureihen FC und FS reichen von 2,65:1 bis 680,03:1 und einem maximalen Drehmoment von 2100 Nm.
Das Gehäuse kann auch in Grauguss und der Flansch als NEMA C-Flansch geliefert werden.
Brochüre: Hydro-Mec fladgear
Für weitere Informationen rufen Sie uns an unter +49 322 85 42 30
oder senden Sie eine E-Mail an bj@bj-gear.de
Zum Herunterladen im PDF-Format finden Sie den Download-Link unterhalb der Tabelle.
Type |
Schritt |
Verhältnisse |
Max. Abtriebsdrehmoment [Nm] |
Gehäuse Design |
|
FA41 |
1 |
2,91 - 7,85 |
225 |
Aluminium |
|
FC61 |
1 |
2,76 - 6,79 |
380 |
Gusseisen |
|
FC81 |
1 |
2,65 - 6,64 |
1175 |
Gusseisen |
|
FS20 |
2 & 3 |
57,9 - 400,4 |
90 |
Aluminium |
|
FA41 |
2 & 3 |
2,91 - 7,85 |
225 |
Aluminium |
|
FA42 |
2 & 3 |
8,38 - 85,19 |
320 |
Aluminium |
|
FA43 |
2 & 3 |
74,33 - 356,09 |
320 |
Aluminium |
|
FA52 |
2 & 3 |
6,57 - 71,25 |
490 |
Aluminium |
|
FA53 |
2 & 3 |
61,89 - 561,76 |
510 |
Aluminium |
|
FC61 |
2 & 3 |
2,76 - 6,79 |
380 |
Gusseisen |
|
FC62 |
2 & 3 |
6,57 - 71,25 |
675 |
Gusseisen |
|
FC63 |
2 & 3 |
61,89 - 561,6 |
675 |
Gusseisen |
|
FC72 |
2 & 3 |
8,02 - 86,25 |
900 |
Gusseisen |
|
FC73 |
2 & 3 |
75,50 - 680,03 |
900 |
Gusseisen |
|
FC81 |
2 & 3 |
2,65 - 6,64 |
1175 |
Gusseisen |
|
FC82 |
2 & 3 |
5,98 - 50,60 |
2100 |
Gusseisen |
|
FC83 |
2 & 3 |
48,55 - 300,17 |
2100 |
Gusseisen |
|
FS50 |
2 & 3 |
47,70 - 329,58 |
480 |
Aluminium |
Laden Sie die Tabelle unten im PDF-Format herunter.
