Planetengetriebe - Abtriebsflansch

Das Abtriebsflansch-Planetengetriebe ist für den Kombinationsbetrieb mit dem schnelllaufenden Antrieb des Servomotors geeignet ausgelegt. Die Getriebe sind ideal, um ein maximales Abtriebsdrehmoment zu erreichen, und ihre hohle Abtriebswelle verbindet perfekt kreisförmige Flansche und reduziert den Bedarf an Bauraum.

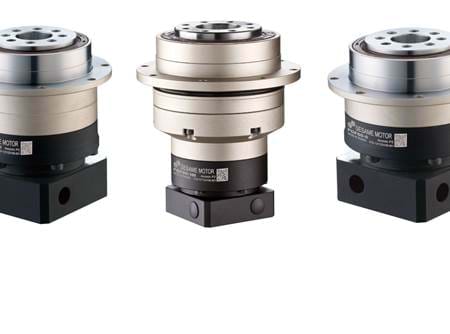

Planetengetriebe mit Abtriebsflansch auf weißem Hintergrund

Das Abtriebsflansch-Planetengetriebe ist für den Kombinationsbetrieb mit dem schnelllaufenden Antrieb des Servomotors geeignet ausgelegt. Die Getriebe sind ideal, um ein maximales Abtriebsdrehmoment zu erreichen, und ihre hohle Abtriebswelle verbindet perfekt kreisförmige Flansche und reduziert den Bedarf an Bauraum. BJ-Gear bietet drei Arten von Planetengetrieben mit Abtriebsflansch an. Der Premium-Typ (Schrägrad): PHF (Abtriebsflansch) und PHFR (Winkel). Der Präzisionstyp (Schraubenrad): PGF (Ausgangsflansch).

PHF-serie

Planetengetriebe - Abtriebsflansch

Die Planetengetriebe der PHF-Serie mit Abtriebsflansch bieten ein breites Leistungsspektrum für die Anforderungen der Industrie in Bewegungssteuerungsanwendungen. Planetengetriebe mit Abtriebsflansch haben Kegelrollenlager mit einer Biegemomentbelastbarkeit bis 21.850 N und einer axialen Belastbarkeit bis 6.080 N.

Drei Planetengetriebe mit Abtriebsflansch der PHF-Serie auf transparentem Hintergrund

Spezifikationen

Funktionen
  • Rahmengröße (mm): 42, 60, 90, 115, 142, 200, 255
  • Austausch: 3-100:1
  • Nominale Eingangsdrehzahl (U/min): 2.000-5.000
  • max. Eingangsdrehzahl (U/min): 4.000-10.000
  • Gieren (min of arc): 1-6 (einzelner Schritt), 2-8 (zwei Schritte)
  • max. Biegemoment (N•m): 46-6.080
  • Schallpegel (dbA/1m): 56-70
  • Gehäuse: IP65
  • Schmierung: Synthetischer Schmierstoff, Lebensdauerschmierung
  • 7 Rahmengrößen von 420-255 mm - gerade oder rechtwinklig
  • Torsionsgieren bis hinunter zu 1 Bogenminute, ultimative Leistung
  • Grund-/Abtriebswelle aus einem Stück, hohe Torsionssteifigkeit
  • Kegelrollenlager, hohes Drehmoment und radiale Belastbarkeit
  • Gehärtete und geschliffene Zahnräder, hohe Verschleißfestigkeit und Schlagfestigkeit
  • Einteiliger Außenzahnkranz/Gehäuse, hohe Präzision und Abtriebsdrehmoment
  • Planeten mit voller Nadellagerung
  • Abmessungen nach ISO 9409-1
  • IP65-Gehäuse und synthetisches Schmiermittel, wartungsfreie Lebensdauer
  • Adapter für alle Servomotoren

PHFR-serie

Planetengetriebe - Abtriebsflansch

Die Planetengetriebe der PHFR-Serie mit rechtwinkligem Abtriebsflansch haben einen runden Montageflansch und ein schrägverzahntes Planetengetriebe in einem eckigen Gehäuse. Die Getriebe verfügen über einen Abtriebsflansch nach ISO 9409, ein hohes Drehmoment und einen geräuscharmen Betrieb mit einem Verdrehspiel von nur <2 Bogenminuten. Die rechtwinkligen Getriebe mit Abtriebsflansch ermöglichen ein breites Leistungsspektrum für die Anforderungen der Industrie an Bewegungssteuerungsanwendungen, insbesondere wenn hohe Präzision und hohe Torsionssteifigkeit erforderlich sind. Die Getriebe verfügen außerdem über Wälzlager mit einer Biegemomentbelastbarkeit von bis zu 6.500 Nm und einer axialen Belastbarkeit von bis zu 21.850 N. Die PHFR-Baureihe eignet sich besonders für die Arbeit mit Zahnrädern und Zahnstangen für den Linearbetrieb und wird häufig für Metallschneidemaschinen, Holzverarbeitungsanlagen, Maschinenzentren und hochdynamische Bewegungssteuerungssysteme eingesetzt.

Ein Planetengetriebe mit Abtriebsflansch der PHFR-Serie auf transparentem Hintergrund

Spezifikationen

Funktionen
  • Rahmengröße (mm): 42, 60, 90, 115, 142, 200, 255
  • Getriebeübersetzung: 3-200:1
  • Nominale Eingangsdrehzahl (U/min): 2.000-5.000
  • Max. Eingangsdrehzahl (U/min): 4.000-10.000
  • Verdrehflankenspiel (Bogenminuten): 2-7 (einstufig), 4-9 (zweistufig)
  • Max. Biegemoment (N-m): 43-6.500
  • Schallpegel (dbA/1m): 62-74
  • Verkapselung: IP65
  • Schmierung: Synthetisches Schmiermittel, lebensdauergeschmiert
  • ISO 9409 Ausgangsflansch
  • 3 Stufen des Verdrehspiels, 7 Rahmengrößen von 42-255 mm
  • Hochwertige und präzise Getriebekonstruktion, Übersetzungen von 3-200:1
  • Einteilige Grund-/Abtriebswelle, hohe Steifigkeit und radiale Belastbarkeit
  • Gehärtete und geschliffene Zahnräder, hohe Verschleiß- und Schlagfestigkeit
  • Einteiliger Außenring/Gehäuse, hohe Präzision und hohes Ausgangsdrehmoment
  • Planetenräder mit voller Nadellagerung
  • IP65-Kapselung und synthetisches Schmiermittel, wartungsfreie Lebensdauer

PGF-serie

Planetengetriebe - Abtriebsflansch

Die fortschrittliche PGF-Serie von rechtwinkligen Planetengetrieben mit Abtriebsflansch ist für den kombinierten Betrieb mit einem Servomotor geeignet, um ein maximales Abtriebsdrehmoment zu erreichen. Die Getriebe haben eine hohle Abtriebswelle, die sich perfekt mit einem runden Flansch verbinden lässt, wodurch der Bedarf an Einbauraum drastisch reduziert wird.

Drei Planetengetriebe mit Abtriebsflansch der PHFR-Serie auf transparentem Hintergrund

Spezifikationen

Eigenschaften
  • Rahmengröße (mm): 42, 60, 90, 115, 142
  • Getriebeübersetzung: 3-100:1
  • Nominale Eingangsdrehzahl (U/min): 3.000-5.000
  • Max. Eingangsdrehzahl (U/min): 5.000-10.000
  • Verdrehflankenspiel (Bogenminuten): 1-7 (einstufig), 3-9 (zweistufig)
  • Schallpegel (dbA/1m): 56-65
  • Verkapselung: IP65
  • Schmierung: Synthetisches Schmiermittel, lebensdauergeschmiert
  • 5 Rahmengrößen von 42-142 mm
  • Verdrehspiel bis zu 1 Bogenminute, ultimative Leistung
  • Einteilige Basis/Abtriebswelle, hohe Torsionssteifigkeit
  • Gehärtete und geschliffene Zahnräder, hohe Verschleiß- und Stoßfestigkeit
  • Einteiliges Außenringgetriebe/Gehäuse, hohe Präzision und hohes Abtriebsdrehmoment
  • Schrägkugellager mit einer Biegemomentkapazität von bis zu 950 Nm und einer axialen Belastbarkeit von bis zu 6.400 N
  • Planetenräder mit voller Nadellagerung
  • ISO-Maße für die Montage
  • IP65-Kapselung und synthetisches Schmiermittel, wartungsfreie Lebensdauer
