Klauenkupplungen und Servokupplungen

Glockenkupplungen, auch als flexible Kupplungen bekannt, sind eine optimale Lösung für Positionierungsanwendungen, unabhängig davon, wie viel Drehmoment übertragen werden muss. Glockenkupplungen werden häufig eingesetzt, um verschiedene Arten von Ausrichtungsfehlern zu korrigieren.

Zum Webshop

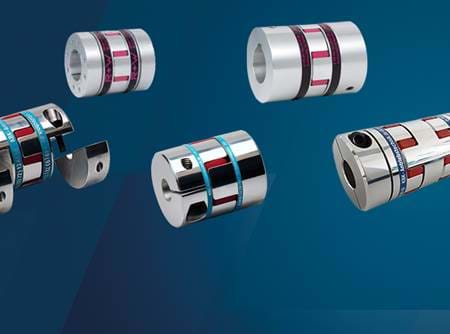

Fünf verschiedene Arten von Klauen- und Servokupplungen auf blauem Hintergrund

Klauenkupplungen und Servokupplungen

Das Schlüsselelement der Klauenkupplungen ist ein zwischen zwei Nabenhälften eingefügtes Elastomerteil. Der Elastomereinsatz überträgt Drehmomente von 0,5 bis 25.000 Nm mit geringem Spiel durch eine Passfederverbindung und gleicht so axialen, lateralen und winkligen Wellenversatz aus. Ist die richtige Größe und Härte des Elastomereinsatzes gewählt, optimiert er den gesamten Antriebsstrang und weist wichtige Eigenschaften wie Schwingungsdämpfung, Torsionssteifigkeit und thermische Stabilität auf.

Elastische Klauenkupplungen von R+W

Klauenkupplungen und Servokupplungen

Wir bieten elastische Klauenkupplungen von R+W an. Die Klauenkupplungen zeichnen sich durch seitliche Montage, leichte Montage und Demontage, Presssitz und hohen Spanndruck aus. Die elastischen Klauenkupplungen sind in Drehmomenten von 0,5 bis 25.000 Nm erhältlich.

Drei elastische Kupplungen von R+W transparenter Hintergrund

EKH - Elastomerkupplung mit geteilter Klemmnabe
	4 - 25.000 Nm Seitliche Montagemöglichkeit Konzentrisch bearbeitete Naben Schwingungsdämpfung Elektrische Isolierung Einfache Installation Schleierfrei

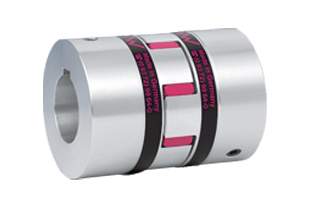

EK1 - Elastomer-Zahnkranzkupplung mit Nutverbindung
	0,5 - 25.000 Nm Wirtschaftliches Design Konzentrisch gefräst Schwingungsdämpfung Elektrische Isolierung Pressfit-Design Geringes Spiel durch den Notlaufsteganschluss

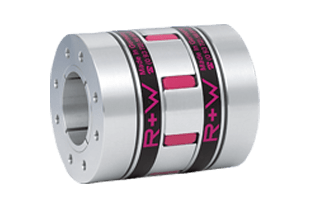

EK6 - Elastomerkupplung mit konischem Klemmring
	4 - 25.000 Nm Hohe Spannkräfte Konzentrisch bearbeitete Naben Schwingungsdämpfung Elektrische Isolierung Schleierfrei Pressfit-Design Axialer Einbau möglich

Elastomer-Kupplungen von KBK

Klauenkupplungen und Servokupplungen

Von KBK Antriebstechnik bieten wir Elastomerkupplungen mit einem Drehmomentbereich von 0,5 bis 525 Nm und einem Wellendurchmesser von 2 bis 60 mm

Elastomerkupplungen von KBK transparenter Hintergrund

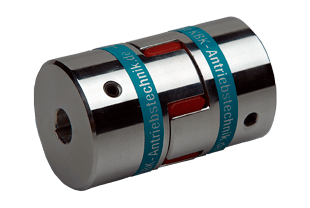

KBE1 - Kupplung für Servoeinsatz mit Gewindestiften
	Kein Schleier Für Wellendurchmesser von 2-60 mm Schwingungsdämpfend, gleicht Achsversatz aus, axiale Verbindung. Die Eigenschaften der Kupplung können mit verschiedenen Spinnenelementen verändert werden! Äußerst kostengünstige Konstruktion Drehmomentbereich: 0,5-525 Nm

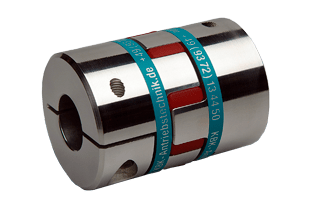

KBE2 - Servo-Einsatzkupplung mit Klemmnabe
	Kein Schleier Für Wellendurchmesser von 2-55 mm Schwingungsdämpfend, gleicht Achsversatz aus, axiale Verbindung. Die Eigenschaften der Kupplung können mit verschiedenen Zahnkranz-Elementen verändert werden. Einfache Montage mit kraftschlüssigen Klemmnaben Drehmomentbereich: 0,5-525 Nm

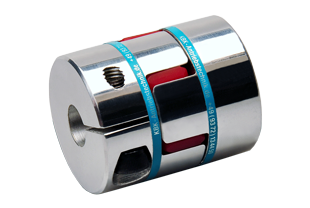

KBE2C - Servo-Einsatzkupplung mit Klemmnabe, kompakt
	Kein Schleier Für Wellendurchmesser von 3-45 mm Schwingungsdämpfend, gleicht Achsversatz aus, axiale Verbindung. Die Eigenschaften der Kupplung können durch verschiedene Zahnkranzelemente verändert werden, einfache Montage durch reibschlüssige Klemmnaben Einfache Montage mit kraftschlüssigen Klemmnaben Drehmomentbereich: 1,2-325 Nm

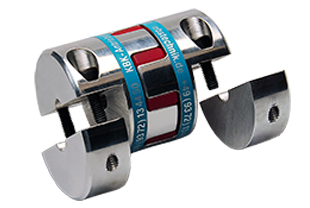

KBE2H - Kupplung mit Servoeinsatz und geteilter Nabe
	Kein Schleier Für Wellendurchmesser von 4-55 mm Schwingungsdämpfend, gleicht Wellenversatz aus, axialer Anschluss Die Eigenschaften der Kupplung können mit verschiedenen Spinnenelementen verändert werden Einfache Montage mit kraftschlüssigen Klemmnaben Radiale Montage. Durch die geteilte Nabe können Konstruktionswellen vor dem Zusammenbau der Kupplung montiert und eingestellt werden Drehmomentbereich: 12,5-525 Nm

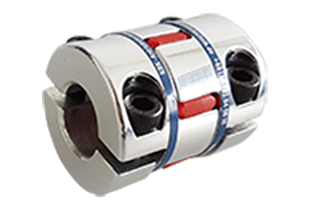

KBE2HC - Kupplung mit Servoeinsatz und geteilter Nabe
	Kein Schleier Für Wellendurchmesser von 4-57 mm Schwingungsdämpfend, gleicht Wellenversatz aus, axialer Anschluss Die Eigenschaften der Kupplung können mit verschiedenen Spinnenelementen verändert werden Radiale Montage. Durch die geteilte Nabe können Konstruktionswellen vor dem Zusammenbau der Kupplung montiert und eingestellt werden Drehmomentbereich: 12,5-525 Nm Kompakte Bauweise

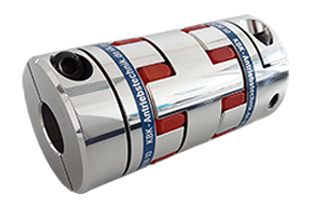

KBE2D - Kupplung mit Servoeinsatz und Klemmnabe, doppelt kardanisch
	Kein Schleier Für Wellendurchmesser von 4-45 mm Kardanische Doppelversion Einfache Montage mit kraftschlüssigen Klemmnaben Drehmomentbereich: 1,2-325 Nm

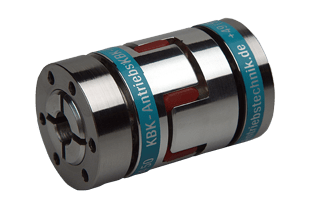

KBE3 - Kobling med servoindsats og ydre konisk nav
	Ingen slør Til akseldiametre fra 8-60 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer Meget nøjagtig kørsel, velegnet til applikationer med høj hastighed Momentområde: 12,5-525 Nm

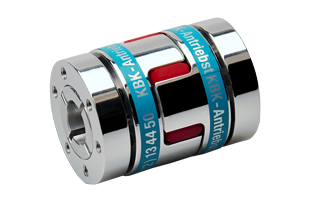

KBE3C - Kobling med servoindsats med ydre konisk nav, kompakt
	Ingen slør Til akseldiametre fra 6-55 mm Vibrationsreducerende, kompenserer for akselforskydning, aksial tilslutning Koblingens egenskaber kan ændres ved hjælp af forskellige edderkop-elementer Meget nøjagtig kørsel, velegnet til applikationer med høj hastighed Momentområde Axial pluggable Momentområde: 12,5-525 Nm

Glockenkupplungen von R+L

Klauenkupplungen und Servokupplungen

Die Klauenkupplungen von R+L Hydraulics (ehemals Raja-Lovejoy GmbH) sind wartungsfrei und haben einen Betriebstemperaturbereich von -40 °C bis +100 °C. Kurze Temperaturspitzen bis zu +120 °C sind zulässig. Der Standard-Drehmomentbereich beträgt: 7,5 - 6650 Nm.

Zwei Klauenkupplungen von R+L Hydraulics transparenter

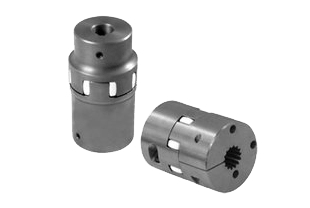

SPIDEX® - Elastische Kupplung mit Torsionselastizität
	Torsionselastizität Dämpfung Axialer Anschluss Sicher vor Pannen Nabenmaterial: Aluminium, Aluminiumguss, Gusseisen, Gusseisen SG, Sinterstahl und Stahl Keine Wartung Atex-Klassifizierung möglich
