Metall Faltenbalg Kupplungen

Metall Faltenbalg Kupplungen sind ideal für Anwendungen, bei denen eine präzise Positionierung und Steuerung von Maschinenkomponenten erforderlich ist. Ihre hohe Torsionsfestigkeit gewährleistet eine genaue Übertragung von Geschwindigkeit, Winkelpositionierung und Drehmoment.

Zum Webshop

Sechs verschiedene Balgkupplungen aus Metal auf blauem

Die Metall Faltenbalg Kupplungen eignen sich besonders für die direkte Verbindung zwischen zwei koaxialen Wellen. Die Metallbälge gleichen lateralen, axialen und winkligen Wellenversatz mit geringen Metall Faltenbalg Kupplungenaus. Der flexible, spielfreie Metallbalg mit hoher Torsionsfestigkeit garantiert eine exakte Positionierung der angetriebenen Last und kann in Anwendungen mit hoher Dynamik, zyklischem Betrieb und bei extrem hohen Drehzahlen eingesetzt werden.

Balgkupplungen von KBK

Balgkupplungen

Von KBK Antriebstechnik bieten wir Metall Faltenbalg Kupplungen ohne Spiel und mit hoher Torsionsfestigkeit an. Die Kupplungen sind wartungsfrei und haben eine hohe Dauerfestigkeit und geringe Rückstellkräfte bei Fluchtungsfehlern. Das Baukastensystem ermöglicht es, für jede Einbausituation eine passende Kupplung zu finden.

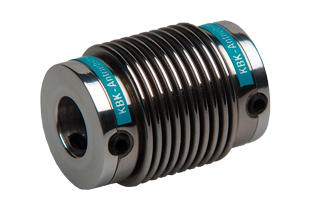

KB1 - Miniatur, mit Stellschrauben
	Kein Schleier Für Wellendurchmesser von 1-24 mm Äußerst kostengünstige Konstruktion Drehmomentbereich: 0,05-10 Nm

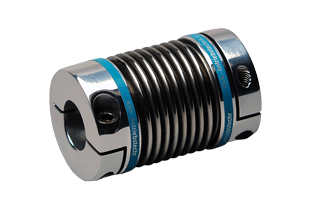

KB2 - Miniatur, mit Schnallenriemen
	Kein Schleier Für Wellendurchmesser von 1 - 25 mm Einfache Montage mit kraftschlüssigen Klemmnaben Drehmomentbereich: 0,1-10 Nm

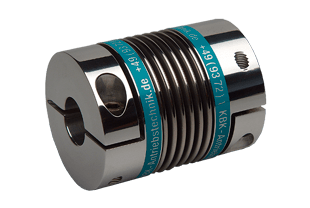

KB4 - mit Schnallenriemen
	Kein Schleier Material der Nabe: Bis zu 60 Nm in Aluminium, ab 80 Nm in Stahl Für Wellendurchmesser von 10 bis 80 mm Einfache Installation Drehmomentbereich: 18-1400 Nm

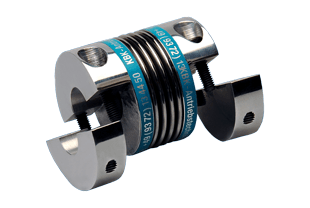

KB4H - mit geteilten Naben
	Kein Schleier Für Wellendurchmesser von 10-80 mm Radiale Montering Drehmomentbereich: 18-1.400 Nm

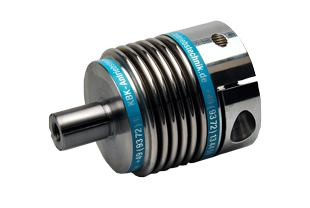

KB8 - mit Spreizklammern
	Kein Schleier Für Wellendurchmesser von 10-60 mm Zum Einsetzen von Hohlachsen Kompaktes und platzsparendes Design Drehmomentbereich: 18-300 Nm

Metall Faltenbalg Kupplungen von R+W

Metall Faltenbalg Kupplungen

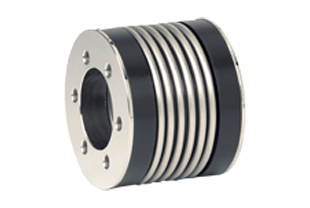

BK1 - mit Flanschbefestigung für Sonderanwendungen
	15-10.000 Nm Wartungsfrei Sonderanwendung Völlig spielfrei durch Schraubverbindung
BK2 - mit Klemmnabe
	15-10.000 Nm Einfach zu installieren Geeignet für Installationen mit begrenztem Platzangebot Niedriges Trägheitsmoment Völlig spielfrei durch Verbindung mit Reibklemme.

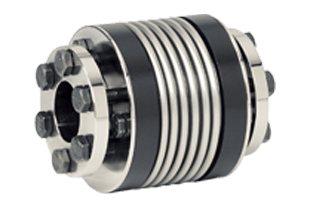

BK3 - mit spitz zulaufenden Ärmeln
	15-1.500 Nm Hohe Spannkräfte Hohes Maß an Zuverlässigkeit Neue Zugvorrichtung für Installationen mit begrenztem Platzangebot Völlig spielfrei durch Verbindung mit Reibklemme.

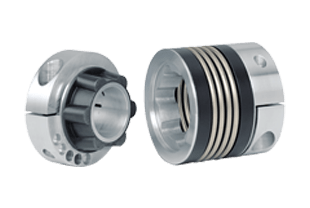

BK5 - mit konischem Presssitzanschluss
	15-10.000 Nm Einfache Montage und Demontage Verschleiß- und wartungsfrei Elektrisch und thermisch isoliert Niedriges Trägheitsmoment Ausgleich von Ausrichtungsfehlern Verwindungssteif und völlig verwacklungsfrei

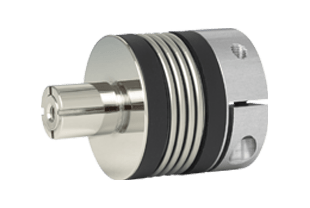

BK7 - mit Spreizwelle
	15-300 Nm Kompaktes Design, platzsparend und kostensparend Einfache Installation Niedriges Trägheitsmoment Ausgleich von Ausrichtungsfehlern Verwindungssteif und völlig verwacklungsfrei

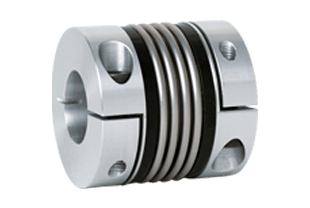

BKC - Economy-Klasse, Kompaktversion mit Klemmnabe
	15-500 Nm Für hohe Geschwindigkeiten Einfach zu installieren Geeignet für Installationen mit begrenztem Platzangebot Niedriges Trägheitsmoment Völlig spielfrei durch Verbindung mit Reibklemme

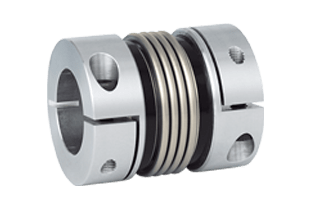

BKL - Economy Class mit Schnallennabe
	2-500 Nm Wirtschaftlich Niedriges Trägheitsmoment Einfach zu installieren

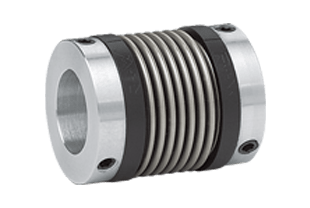

MK1 - Miniatur, mit radialen Stellschrauben
	0,5-10 Nm Kompensiert Ausrichtungsfehler in 3 Achsen Eine Montagenut oder Abflachung der Achse ist durch die integrierte Abziehnut nicht notwendig Erschwingliches Design Niedriges Trägheitsmoment Verwindungssteif und völlig verwacklungsfrei

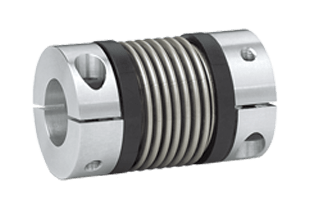

MK2 - Miniatur, mit Klemmnabe
	0,5-10 Nm Kompensiert Ausrichtungsfehler in 3 Achsen Reibschluss durch Klemmnaben Für hochdynamische Anwendungen Niedriges Trägheitsmoment Verwindungssteif und völlig verwacklungsfrei

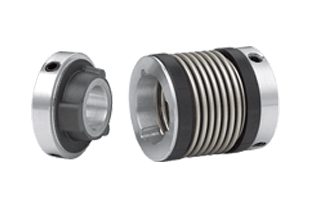

MK4 - Miniatur, mit radialen Einstellschrauben und Presssitzanschluss
	0,5-10 Nm Kompensiert Ausrichtungsfehler in 3 Achsen Einfache Montage und Demontage Elektrisch isoliert Keine Abnutzung Niedriges Trägheitsmoment Verwindungssteif und völlig verwacklungsfrei

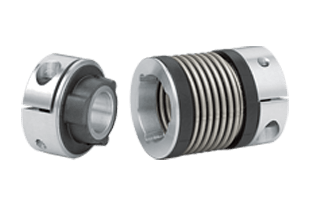

MK5 - Miniatur, mit Klemmnabe und Einpressanschluss
	0,5-10 Nm Kompensiert Ausrichtungsfehler in 3 Achsen Einfache Montage und Demontage Elektrisch isoliert Keine Abnutzung Niedriges Trägheitsmoment Verwindungssteif und völlig verwacklungsfrei

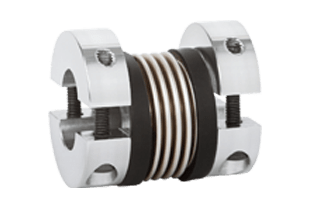

MKH - Miniatur, mit voller Aufteilung
	0,5-10 Nm Für die seitliche Montage Einfache Montage und Demontage Geringes Gewicht und niedriges Trägheitsmoment Geeignet für voreingestellte Achsen
