Zahnkupplungen, die auch als Bogenzahnkupplungen bezeichnet werden, übertragen ein Drehmoment und nehmen über ihre Zahnräder eine gewisse Verschiebung auf. Die Zahnkupplungen sind ideal für anspruchsvolle Anwendungen.
Zahnkupplungen, die auch als Bogenzahnkupplungen bezeichnet werden, bestehen aus einer Nabe und einem Gehäuse. Jede Nabe ist am Außendurchmesser mit einer Verzahnung versehen, wobei die Nabe mit einem Gehäuse verbunden ist, dessen Gegenverzahnung am Innendurchmesser angebracht ist. Zahnradkupplungen übertragen ein Drehmoment und nehmen über ihre Verzahnung eine gewisse Verschiebung auf. Zahnkupplungen werden häufig in Anwendungen mit hohen Anforderungen an Drehmoment und Ausgleich eingesetzt und sind aufgrund ihrer hohen Drehmomentkapazität ideal für anspruchsvolle Anwendungen.
BJ-Gear bietet sowohl unsere eigene AXO-Zahnkupplung als auch Zahnkupplungen von bekannten Marken an.
AXO-Zahnradkupplung
Kupplungen

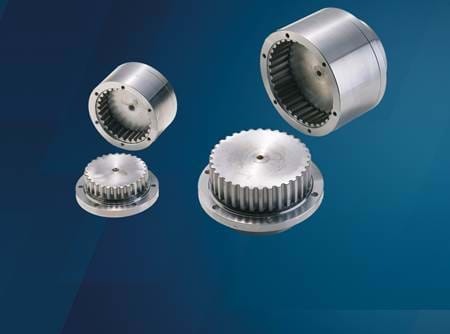

Die Zahnradkupplung von BJ-Zahnrad, die AXO-Zahnradkupplung, zeichnet sich durch eine kompakte Bauweise im Vergleich zu ihrer Leistung aus und eignet sich besonders gut für kleine Räume und für die Übertragung sehr hoher Drehmomente. Sie ist komplett aus Stahl gefertigt und die Zähne sind bogenförmig, so dass ein Versatz der Wellen von max. 1.5°. Das Drehmoment reicht von 358-12000 Nm, und sie haben eine mögliche Bohrung von 20-125 mm. Die AXO Kupplungen verfügen über einen Schmiernippel zum Einfüllen von Fett und sind sehr solide und leicht zu montieren.
Brochüre: Zahnradkupplung
Weitere Informationen erhalten Sie unter der Telefonnummer +49 322 21 85 42 30
oder per E-Mail an bj@bj-gear.de
Spezifikation
Zum Herunterladen im PDF-Format finden Sie den Download-Link unterhalb der Tabelle.
| Type | Drehmoment [Nm] | [kW] pr. 100 rpm. | Max Bohrung [mm] | Max. Drehzahl | A max | A min. | C | D | N | Anzahl der Schrauben | Schrauben | Gewicht [Kg] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 35 | 358 | 3.7 | 35 | 6000 | 74 | 70 | 50 | 78 | 52 | 6 | M4x10 | 2.1 |
| 50 | 1290 | 13.5 | 50 | 5500 | 104 | 100 | 70 | 114 | 82 | 6 | M5x12 | 6.3 |
| 60 | 2140 | 25 | 60 | 5000 | 135 | 130 | 85 | 130 | 92 | 6 | M6x12 | 9.4 |
| 75 | 3580 | 37 | 75 | 4000 | 145 | 140 | 85 | 148 | 110 | 6 | M6x12 | 14 |
| 100 | 5370 | 55 | 100 | 3000 | 205 | 200 | 125 | 198 | 145 | 6 | M8x12 | 36 |
| 125 | 12000 | 125 | 125 | 3000 | 245 | 240 | 125 | 230 | 175 | 6 | M8x12 | 58 |
Laden Sie die Tabelle unten im pdf-Format herunter.
Zahnradkupplungen von CMD
Kupplungen
Neben unseren selbst hergestellten Kupplungen bieten wir auch Zahnradkupplungen von CMD an.
Spezifikation

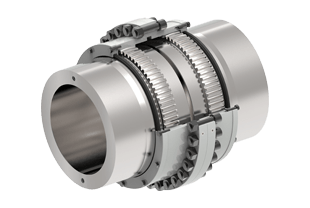

| Die flexident senior Zahnradkupplungen | |
  |
sind eine flexible Kupplung mit Bogenzähnen, die zu 100 % aus Stahl besteht. Sie ist sehr kompakt und hat Drehmomente von 1200 Nm bis zu 7780 kNm für Wellendurchmesser von 80 mm bis 800 mm |

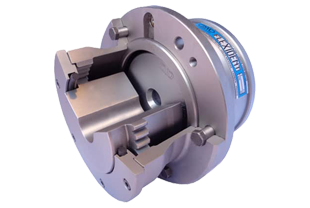

| Die flexident Z Zahnradkupplungen | |
 |
hat Drehmomente von 1860 Nm bis 4630 kNm bei Wellendurchmessern von 35 bis 820 mm. Diese Zahnrad Kupplungen entsprechen der Norm der französischen Stahlindustrie. |
